1.概述

       890通用型微機差動保護裝置是_上海上繼科技有限公司在總結了國內外同行多年應用經驗基礎上，結合國內綜合自動化系統的實際特點，開發研制的集保護、監視、控制、通信等多種功能于一體的電力自動化高新技術產品，是構成智能化開關柜的理想電器單元。多種功能的高度集成，靈活的配置，友好的人機界面，使得890通用型微機差動保護裝置可作為各類主設備的差動主保護。

1.1  890通用型微機差動保護裝置的應用范圍

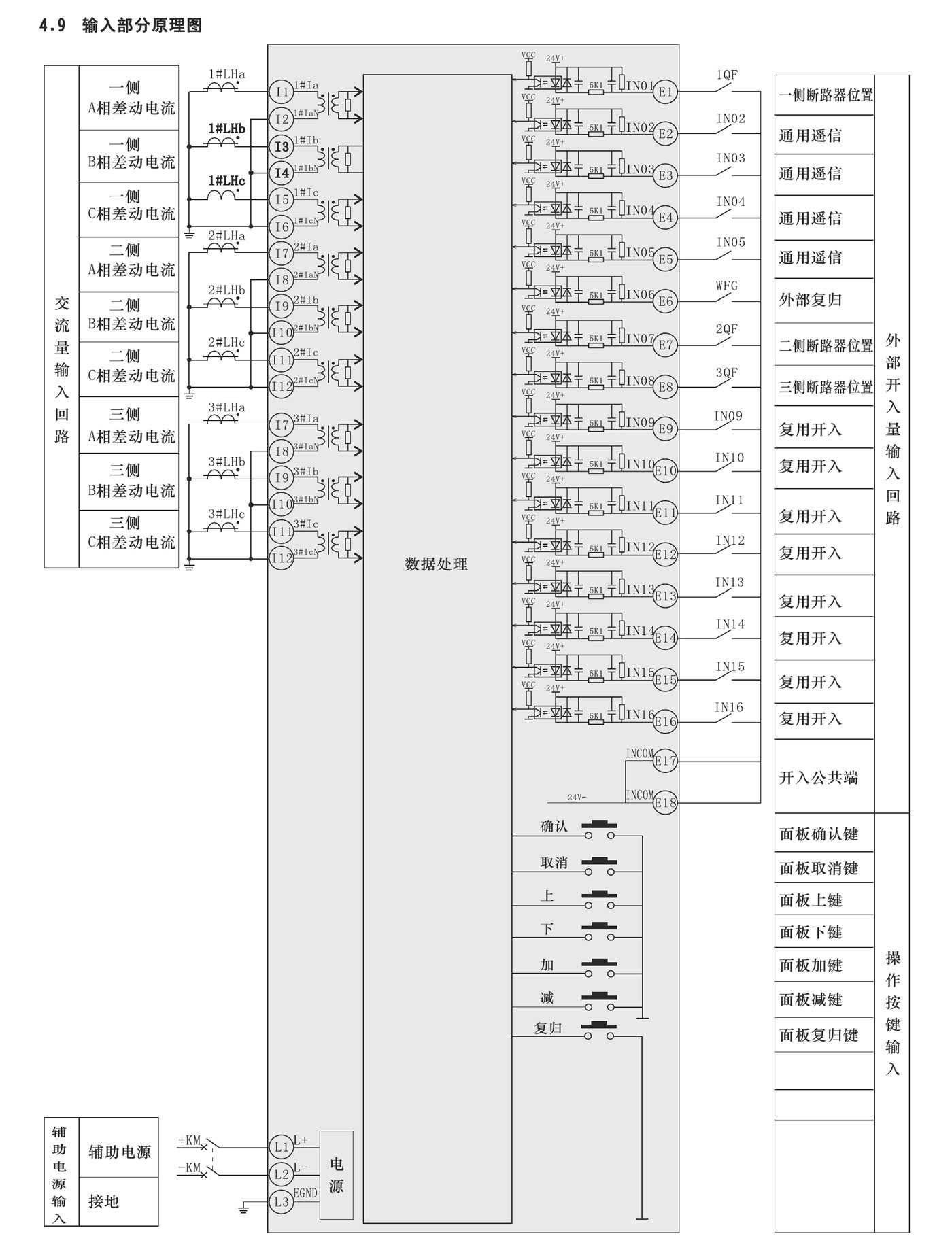

       890通用型微機差勸保護裝置具備差動速斷保護及帶或不帶二次諧波制動的復式比率差動保護，**可用于三側差流輸入的場合(三圈變)，具有對一-次設備電壓電流模擬量和開關量的完整強大的采集功能，配備標準RS485和工業CAN通訊口。以上基本功能通過合理配置可實現以下間隔的保護和測控功能:
       (1)三圈主變差動保護及非電量保護
       (2)兩圈主變差動保護及非電量保護
       (3)兩圈配變差動保護及非電量保護
       (4)發電機差動保護及非電量保護
       (5)電動機差動保護及非電量保護


1.2 890通用型微機差動保護裝置的主要特點

       集保護、測量、監視、控制、人機接口、通信等多種功能于-一體;專門針對開關柜進行“單元化”設計，一臺裝置即可完成開關柜內所有的自動化功能，簡化了開關柜二次設計和施工，代替了各種常規繼電器和測量?jī)x表，節省了大量的安裝空間和控制電纜。

      采用32位數字信號處理器(DSP) ，具有先進內核結構、高速運算能力和實時信號處理等優良特性，過去由于CPU性能等因素而無法實現的保護算法可輕松實現。

      支持常規的RS485總線及DeviceNet (CAN)現場總線通信，CAN總線具有出錯幀自動重發和故障節點自動脫離等糾錯機制，保證信息傳輸?shù)膶?shí)時性和可靠性。**速率1Mbps，最長距離10km,一~條總線最多允許掛接110個設備。

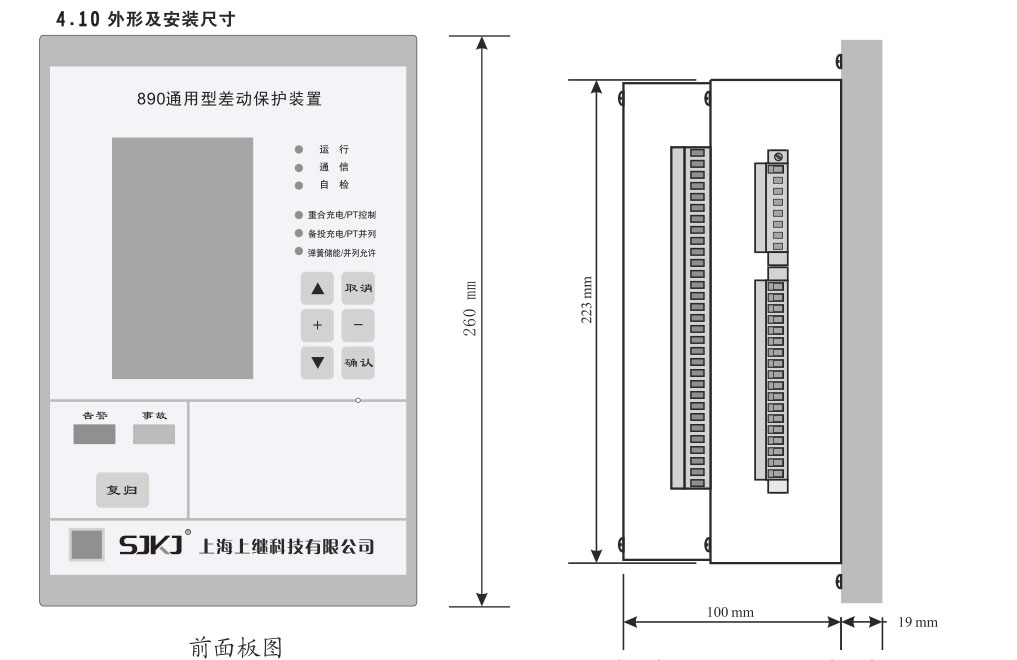

      全封閉金屬機箱，超薄型設計，機箱凈深僅100mm，可適用安裝于任何柜型，特別是環網柜。機箱防水，防塵，并具有很強的抗靜電、抗電磁干擾和抗機械振動能力;既可分布式就地安裝在開關柜，上，也可集中組屏安裝;裝置結構合理，便于安裝、配線和調試。

      表面貼工藝，重要器件(如電源模塊、互感器、繼電器、液晶顯示屏、接線端子等)均采用國內外知名企業的成熟產品，平均無故障時間達100,000小時。

      完善的自檢能力，發現裝置異常能自動告警;具有自保護能力，有效防止接線錯誤或非正常運行引起的裝置永久性損壞;免維護設計，無需在現場調整采樣精度，測量精度不會因?yàn)榄h(huán)境改變和長期運行引起誤差增大。

      國際通用輸入電源模塊，兼容85~264V交流或直流工作電源，更在電源跌落和電壓突變方面有出色表現。

      開關量輸入支持直接跳閘或告警，用于瓦斯、溫度等重要保護或聯鎖跳閘。采用可設置變位確認時間窗技術，有效消除開關接點抖動和電磁干擾，保證遙信正確率達100%。

      人機接口符合人機工程設計要求，帶背光圖形液晶，菜單化設計，全中文顯示，合理化屏幕保護控制。顯示內容包括測量數據、開關量狀態、實時波形、事件記錄、故障錄波、保護定值和系統參數等。

      具有事件記錄功能，可記錄與電力系統安全運行相關的所有事件，時間分辨率小于1ms，可在線記錄事件100條，掉電不丟失，便于分析故障原因和診斷設備缺陷。

      具有故障錄波功能，可真實記錄故障前后的電流、電壓、開關狀態等信息，記錄密度每周波24點，記錄長度為故障前2周波，故障后7周波，掉電不丟失。具有多套保護定值手動切換功能。


1.3保護功能

890保護功能配置如下:
序號       保護功能
1          差流速斷保護
2          比率差動保護(帶CT斷線閉鎖、二次諧波制動)
3          非電量1保護
4          非電量2保護
5          非電量3保護
6          非電量4保護
7          非電量5保護
8          非電量6保護
9          非電量7保護
10        非電量8保護
