DZB-550系列中間繼電器用途：

  DZB-550系列中間繼電器用于電力系統二次回路及工業自動化控制回路上,作為轉換控制電路或擴大被控制電路范圍及船舶電站之用。

  DZB-550系列中間繼電器特點

  1.能提供7付動合、動斷及轉換觸點,結構緊法。

  2.通過罩殼上的小孔拔動銜鐵,可以試驗觸點動作情況。

  3.繼電器可以電壓起動電流自保(最多有三個電流繞組)。

  4.線圈激勵為直流。

DZB-550系列中間繼電器作原理：

   該繼電器為電磁拍合式結構,并帶有保持線圈,由電磁系統,接觸系統二部分組成 ,當線圈通電時.通過鐵芯產生磁場吸合吸片, 由吸片帶動簧片,使觸點回路轉換,觸點采用雙觸點接觸 ,有接觸電阻小、接觸可靠性強、斷開負荷容量大等優點。繼電器外殼采用引進Combiflex凸出式模數化插入結構。

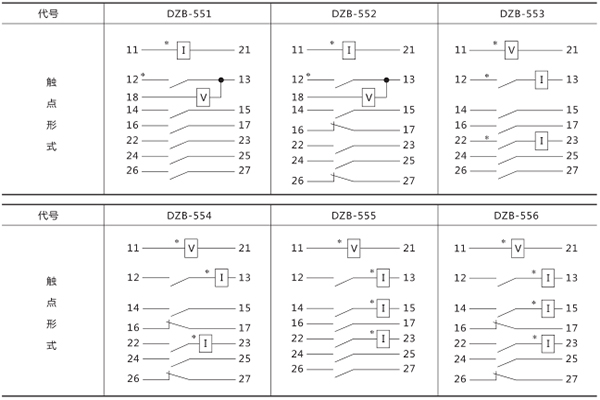

繼電器觸點形式及代號：

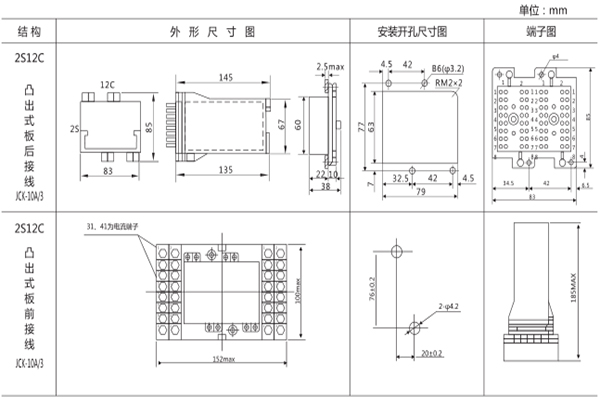

DZB-550系列中間繼電器外形及安裝尺寸：
